Alçada de la sortida de la rentadora

El cable d'alimentació i les mànegues s'inclouen amb la rentadora, però l'usuari ha de connectar els serveis in situ. Això inclou tant les canonades de clavegueram com les d'aigua, així com la presa de corrent. Aquesta última és la més difícil: cal preparar una presa de corrent separada que compleixi tots els requisits de seguretat. És important mantenir l'alçada de la presa de corrent necessària des del terra, protegir la presa de corrent de la humitat i calcular la potència necessària des del disjuntor. El millor és trucar a un electricista, però ho podeu fer vosaltres mateixos seguint les nostres instruccions.

On col·locar l'endoll elèctric al bany?

A l'hora de triar una ubicació per a la presa de corrent de la rentadora, és important tenir en compte diversos factors. El primer és la seguretat. Segons el codi d'equips elèctrics per a edificis residencials (VSN 59-88), les preses de corrent no s'han d'instal·lar sota o sobre les aigüeres, ni a prop de les canonades d'aigua o clavegueram. Això evitarà que la humitat entri als cables en cas d'accident. La distància mínima des dels elevadors és de 60 cm.

Pel que fa a l'alçada d'instal·lació de l'endoll, es considera que el valor òptim és d'1-1,25 metres. És important aixecar el punt del terra almenys 60 cm perquè si l'habitació s'inunda, l'aigua no entri en contactes.Tot i que no hi ha instruccions específiques aquí, tot depèn dels desitjos i la precaució del llogater.

Segons les normes VSN 59-88, els endolls no es poden situar a una distància inferior a 60 cm d'una pica, banyera, clavegueram o canonada d'aigua.

La segona consideració fa referència a la facilitat d'ús. L'experiència demostra que l'alçada de la presa de corrent més còmoda és de 90-100 cm des del terra. Si l'usuari de la rentadora és més baix o més alt, té sentit baixar o pujar la presa de corrent. La tercera consideració és l'accessibilitat. Una rentadora endollada hauria de ser fàcilment accessible des de la presa de corrent. La majoria de rentadores inclouen un cable d'alimentació d'1,5 metres, per la qual cosa no es recomana allargar més la presa de corrent. En cas contrari, haureu de substituir el cable de fàbrica o us arriscareu a utilitzar un cable d'extensió.

El principi de connexió de la màquina a la font d'alimentació

Una rentadora requereix una connexió elèctrica, igual que els sistemes d'aigua i clavegueram. És senzill: sense electricitat, la màquina no funcionarà. La màquina es connecta a la xarxa elèctrica central mitjançant un cable d'alimentació i una presa de corrent. El primer s'inclou amb una rentadora nova i el segon s'instal·la d'acord amb els requisits de seguretat:

• voltatge – 220V;
• el corrent de càrrega màxim admissible ha de correspondre a la potència de l'equip operatiu amb un marge;
• instal·lació estacionària (s'assigna un endoll separat per a la màquina);
• rebuig de cables d'extensió i cables d'extensió;
• inclusió d'un dispositiu de corrent residual o d'un dispositiu de connexió a terra al circuit.

Un paràmetre important és si la presa de corrent compleix els requisits de l'electrodomèstic. És fàcil determinar quant corrent necessitarà la rentadora durant el funcionament. Només cal trobar la potència de la rentadora al manual del fabricant, dividir aquest valor per la tensió de línia (220 V) i arrodonir. Normalment, es requereixen instal·lacions elèctriques amb una potència nominal de 6, 10, 16 o 25 amperes. Idealment, trieu una opció amb una reserva de 16 o 25 amperes. Un tercer cable, un conductor de terra, és imprescindible.

Si la rentadora està instal·lada a la cuina, al passadís o al dormitori, no hi ha requisits especials per a la presa de corrent. Tanmateix, si la màquina s'utilitza en un bany o una dutxa, la qüestió és diferent. En aquest cas, cal tenir en compte la protecció de la presa de corrent de la humitat. El punt de referència és un document especial: GOST R 50571-7-701-2013, que estableix les normes i condicions per al funcionament de les instal·lacions elèctriques de baixa tensió. Segons GOST:

• Està permès instal·lar endolls al bany de casa;
• Es prohibeix la instal·lació d'instal·lacions elèctriques en banys i dutxes per a ús industrial i públic;
• Cal seleccionar un endoll amb una carcassa resistent a la humitat.

Al bany només s'instal·len endolls amb carcassa resistent a la humitat!

L'últim punt és crucial. Cal recordar que quan s'utilitza una banyera o una dutxa, l'aigua pot esquitxar-se, cosa que pot provocar curtcircuits i descàrregues elèctriques. El segon problema és la condensació, que es forma a partir del vapor d'aigua. Per protegir la vostra vida i salut, és essencial protegir el cablejat amb una carcassa especial resistent a la humitat.

Un endoll amb una carcassa resistent a la humitat?

La col·locació correcta és només el primer requisit de seguretat. El segon fa referència al disseny de l'endoll. La presa de corrent ha d'estar protegida de la humitat. Això es pot aconseguir de tres maneres:

• una "cortina" situada a l'interior de l'endoll, que baixa i bloqueja l'accés als contactes immediatament quan es treu l'endoll;
• tapa amb ressort que es tanca hermèticament quan es treu la forquilla;
• la presència de segells mecànics als forats del connector, que impedeixen que la humitat penetri a través de la carcassa fins als contactes.

Podeu determinar la classificació de resistència a la humitat de la presa de corrent buscant una marca especial. Busqueu la classificació IP de dos dígits a l'etiqueta o a l'embalatge. El primer dígit indica la protecció de l'estructura contra la pols, mentre que el segon indica la seva resistència a la humitat. Per exemple, per a una rentadora, heu de triar dispositius amb una classificació IP de IP44 o superior.

Organització de les comunicacions elèctriques

Per connectar la rentadora a la xarxa elèctrica, cal un cable separat de tres fils. Va des de la caixa de connexions fins a la destinació prevista i el tercer fil ha d'estar connectat al bus de terra de protecció. Aquest últim pas protegirà l'usuari en cas de fuita de corrent a la carcassa de la màquina. Hi ha algunes altres consideracions a l'hora d'organitzar les connexions elèctriques:

• l'endoll ha de ser alimentat des d'una línia separada;
• les rentadores tenen assignada una màquina individual;
• el corrent de fuita al qual s'activa l'interruptor automàtic ha de tenir un límit de fins a 30 mA;
• Es recomana incloure un estabilitzador al circuit per protegir la rentadora de sobretensions.

L'endoll assignat a la rentadora ha d'estar connectat a una línia separada i a un interruptor diferencial individual.

Els electricistes recomanen utilitzar interruptors diferencials o interruptors diferencials amb un corrent de dispar nominal de 10 mA. Aquests dispositius són més cars però responen ràpidament, proporcionant una protecció completa contra fallades a la carcassa. Quan s'instal·la un interruptor, n'hi ha prou amb un corrent nominal de 16 A.

Comprem un cable adequat

A l'hora d'escollir un cable per alimentar electrodomèstics, és important seguir les normes i recomanacions. Per exemple, per a les rentadores s'utilitzen cables de coure i cablejat ocult. Això garanteix un funcionament segur de la màquina, sense risc d'incendi o de disparament accidental del disjuntor diferencial. La secció transversal del cable utilitzat per alimentar la rentadora depèn de la potència de la màquina que s'instal·li. Generalment, n'hi ha prou amb 2,5 mm, però és millor escollir un cable més gran per evitar sobrecarregar el circuit.

Si el vostre apartament té cablejat d'alumini amb un nucli d'1,5 mm de diàmetre, és millor considerar substituir-lo per un de més segur. Com a mínim, hauríeu d'instal·lar una nova línia per a la rentadora. En cas contrari, el cable s'escalfarà, fondrà l'aïllament i representarà un risc d'incendi.

Val la pena instal·lar un endoll múltiple?

L'opció més segura és assignar una presa de corrent i un circuit separats per al disjuntor. Es desaconsella fermament utilitzar una presa de corrent doble o connectar un escalfador d'aigua o un assecador de cabells a la mateixa presa que la rentadora. Això podria causar una sobrecàrrega del circuit, activar el disjuntor diferencial i provocar un incendi.

Val la pena entendre que la tecnologia moderna és molt potent. Si engegueu una assecadora o un assecador de cabells mentre la rentadora està en marxa, l'endoll simplement no podrà suportar la pressió. És millor no arriscar-se i crear un grup d'endolls separats a l'habitació per a cada dispositiu.

Instal·lació d'un endoll

El pas final per connectar la rentadora és instal·lar la presa de corrent. Ho podeu fer vosaltres mateixos, però assegureu-vos de seguir un procés coherent i de recordar les precaucions de seguretat. Primer, utilitzeu un marcador per marcar a la paret: l'alçada de la presa de corrent, la seva ubicació i la ruta del futur cablejat. A continuació, seguiu aquests passos:

• desconnectem l'habitació, o millor encara, tot l'apartament;
• Fem servir un tornavís indicador per comprovar que no hi hagi corrent a l'apartament;

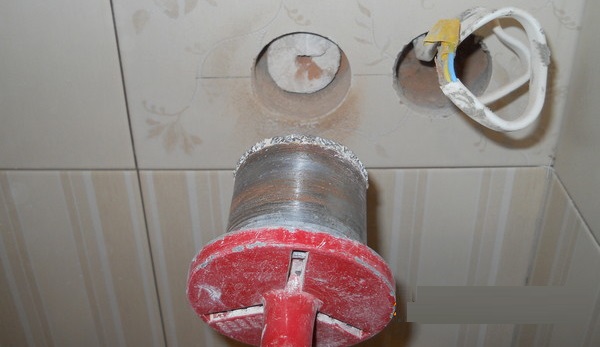

• agafeu un trepant de martell, desactiveu el mode d'impacte i inseriu-hi una boquilla de la mida de la caixa de preses;
• fem un forat;
• Fem ranures per al cable al llarg de la línia dibuixada amb un trepant o una esmoladora de martells;
• instal·lem un nou RCD al quadre elèctric;
• connectem el cable al RCD i el tirem per la ranura fins al futur endoll;
• Posem morter de guix al forat per al sòcol, sobre el qual es fixa la caixa del sòcol;
• fixem el cable a la paret;
• portem els cables i part del cable a la caixa d'endolls (és millor tenir una mica de cable addicional per facilitar la substitució de l'endoll més tard);
• inseriu el sòcol;
• connectem els cables als contactes de la presa;
• Encaixem la tapa de l'endoll al seu lloc.

És perillós connectar immediatament una rentadora a una presa de corrent nova. El millor és provar la connexió primer amb un electrodomèstic menys costós, com ara un llum de taula o un assecador de cabells. Si tot funciona, la instal·lació s'ha fet correctament.
