Kā darbojas Electrolux veļas mašīna?

Interese par Electrolux veļas mazgājamās mašīnas dizainu bieži rodas, kad tā salūzt vai nedarbojas pareizi. Lai pats diagnosticētu un salabotu mašīnu, rūpīgi jāpārbauda mašīnas detaļu un mezglu atrašanās vieta un savienojums, jāsaprot to mērķis un darbības principi. Tas nav grūti – lielākajai daļai veļas mašīnu ar priekšējo un sānu ielādi ir līdzīgs dizains un vadība. Viss, kas jums jādara, ir jāvelta laiks, lai iedziļinātos mašīnas iekšējās daļās.

Kādas detaļas ir paslēptas mašīnas korpusā?

Iepazīšanās ar veļas mazgājamo mašīnu sākas ar visu tās sastāvdaļu un detaļu pārbaudi. Tas ir vienīgais veids, kā redzēt visas sastāvdaļas un izprast to savstarpējo savienojumu un izkārtojumu. Piemēram, katra Electrolux veļas mašīna, neatkarīgi no tā, vai tā ir ar priekšējo ielādi vai ar sānu ielādi, ir aprīkota ar šādiem elementiem:

• elektromotors;
• tvertne;
• bungas;
• kanalizācijas sūknis;
• vairāku veidu caurules;
• mazgāšanas līdzekļa dozators (pulvera uztvērējs);
• triecienu absorbcijas sistēma (atsperes un amortizatori);
• cauruļveida elektriskais sildītājs (TEN);
• atkritumu filtrs;

• trumuļa skriemelis;
• gliemezis;
• termostats;
• vadības panelis;
• pretsvari;
• lūkas bloķēšanas ierīce (HLD);
• uzpildes vārsts;
• lūkas aproce;
• spiediena slēdzis;
• šļūtenes (iztukšošana un piepildīšana);
• informācijas panelis.

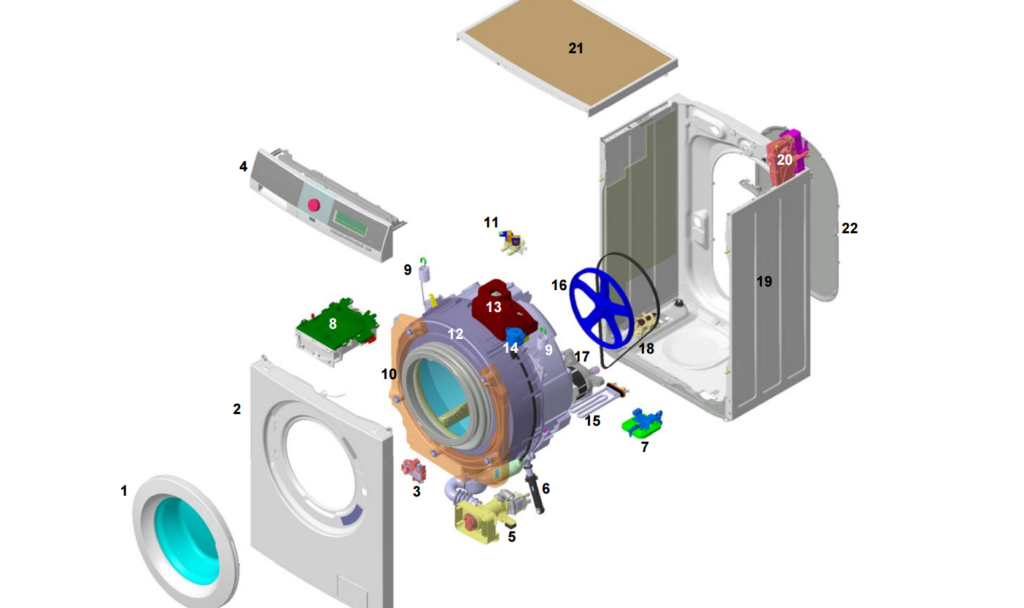

Lielākajai daļai veļas mazgājamo mašīnu ir vienāds dizains, un Electrolux nav izņēmums.

Iepriekš minētās sastāvdaļas un ierīces atrodas veļas mazgājamās mašīnas korpusā. Pati metāla "kaste" ir vienkārša dizaina: augšējais vāks, priekšējais, aizmugurējais un sānu paneļi. Iekraušanas durvis atrodas augšpusē vai priekšpusē atkarībā no mašīnas veida.

Lai diagnosticētu un salabotu, nepietiek tikai zināt visu veļas mazgājamās mašīnas sastāvdaļu nosaukumus. Ir nepieciešams sīkāk izpētīt elementus, to atrašanās vietu un mērķi. Tālāk mēs pastāstīsim, kā pārbaudīt katras daļas funkcionalitāti.

Vadības panelis

Vadības plate tiek uzskatīta par Electrolux veļas mazgājamās mašīnas "smadzenēm". Tā piegādā enerģiju un kontrolē visas sistēmas sastāvdaļas. Tas ir elektroniskais modulis, kas aktivizē ierīci, pārraidot lietotāja definētas komandas nepieciešamajām sastāvdaļām pa vadu, sliežu un mikroshēmu "ķēdi".

Visu kontrolē un regulē vadības plate. Veļas mazgājamās mašīnas ieslēgšana, programmas iestatīšana, tvertnes piepildīšana, cilindra rotēšana ar iepriekš iestatītu ātrumu, ūdens iztukšošana — katra lietotāja nosūtītā komanda vispirms tiek nosūtīta uz elektronisko bloku un pēc tam caur pusvadītājiem un kontaktiem pārraidīta uz galamērķi. Ja viss modulis vai kāds no tā mikrokomponentiem sabojājas, veļas mazgājamā mašīna pārstāj darboties, jo tiek zaudēta kontrole pār šo konkrēto komponentu. Drošības apsvērumu dēļ sistēma automātiski izslēdzas.

Veļas mazgājamās mašīnas vadības panelis arī ir daļa no elektroniskā moduļu sistēmas. Ar tā palīdzību lietotājs iestata ciklu, aktivizē papildu opcijas, regulē centrifūgas intensitāti un kontrolē ūdens temperatūru, nospiežot pogas un pagriežot ritentiņu. Pēc tam sistēma apstrādā saņemto informāciju un aktivizē veļas mazgājamo mašīnu. Ir ļoti grūti patstāvīgi saprast, kā vadības panelis ir strukturēts un darbojas. Tās diagnostiku un remontu drīkst veikt tikai profesionāļi.

Vadības plates kļūme ir nopietna problēma, un stingri ieteicams nemēģināt to labot pašam!

Elementi, kas uzrauga ūdens ieplūdi un līmeni

Spiediena slēdzis un ieplūdes vārsts ir atbildīgi par veļas mazgājamās mašīnas piepildīšanu ar ūdeni. Pirmais, izmantojot garu cauruli, uzrauga spiedienu tvertnē un nosūta signālu vadības panelim, norādot, cik pilna ir tvertne. Pēdējais, saņemot atgriezenisko saiti no moduļa, uzsāk vai aptur piepildīšanas procesu.

Ieplūdes vārstam ir viena līdz trīs spoles. Tās tiek aktivizētas, tiklīdz vadības modulis nosūta signālu ūdens ieplūdes sākšanai. Tas izraisa membrānas atvēršanos, ļaujot ūdenim no ūdens padeves ieplūst tvertnē. Kad tiek sasniegts vēlamais līmenis, spiediena slēdzis atvieno barošanu, plate pārtrauc barošanu un sistēma pārtrauc dozēšanu.

Šie elementi vienmēr darbojas kopā: vārsts uzpilda, spiediena slēdzis vada, un plate darbojas kā raidītājs. Tas nodrošina, ka tvertne ir piepildīta līdz norādītajam līmenim, novēršot nepietiekamu vai pārpildīšanu.

Elektromotors un ātruma sensors

Bungas rotāciju nodrošina motors un tahoģenerators. Tie darbojas arī tandēmā, viens otru papildinot. Motors griež bungas vārpstu, un tahoģenerators uzrauga ātrumu jeb, precīzāk sakot, apgriezienu skaitu minūtē. Tas ir nepieciešams, lai izvairītos no nevienmērīgas kustības vai pēkšņas bremzēšanas.

Dzinējspēks ir elektromotors. Lielākā daļa mūsdienu Electrolux frontālās ielādes mašīnu ir aprīkotas ar invertora motoriem, kas ir tieši piestiprināti pie cilindra vārpstas. Siksnas piedziņas neesamība padara rotāciju efektīvāku un jaudīgāku, un pati konstrukcija bez "starpnieka" ir uzticamāka un izturīgāka.

Dažas veļas mazgājamās mašīnas ir aprīkotas ar kolektormotoriem. Šajā gadījumā cilindru griež piedziņas siksna, kas pārnes jaudu no motora uz vārpstu. Atšķirībā no invertora tipa līdziniekiem, kolektormotoriem biežāk nepieciešams remonts: nolietojas gumijas blīve un sukas.

Ūdens sildīšanas elementi

Sildīšana līdz iestatītajai temperatūrai ir cauruļveida elektriskā sildītāja funkcija. Izvēlētais režīms nosaka, cik karsts būs ūdens tvertnē. Pēc tam, kad lietotājs ir izvēlējies programmu un iestatījis vēlamo temperatūru, vadības plate pārraida saņemto informāciju sildelementam. Sildītājs sāk darboties atbilstoši iestatītajai temperatūrai.

Sildelements un tajā iebūvētais temperatūras sensors ir atbildīgi par ūdens sildīšanu veļas mašīnā.

Sildelementa temperatūru kontrolē termistors — metāla caurule, kas atrodas tieši sildītāja iekšpusē. Kad ūdens sasniedz iestatīto temperatūru, sensors nosūta signālu uz vadības paneli, kas savukārt izslēdz sildelementu.

Vibrācijas un centrbēdzes spēka kompensatori

Lai novērstu gan augšējās, gan priekšējās ielādes veļas mašīnu "lēkāšanu" mazgāšanas un centrifugēšanas ciklu laikā, konstrukcijā ir iestrādāti speciāli kompensatori. Tie slāpē motora radītās vibrācijas, kad tas sasniedz maksimālo ātrumu. Tvertnes rotācija rada centrbēdzes spēku, kas bez triecienu absorbējošas sistēmas un pretsvariem iznīcinātu mašīnu no iekšpuses.

Šādi komponenti palīdz veļas mašīnai saglabāt stabilu pozīciju:

• slāpētāji – atsperes statņi, kas nostiprina tvertnes apakšējo daļu pie korpusa apakšas;
• atsperes, uz kurām tvertne ir piekārta no augšas;
• Pretsvari ir betona bloki, kas palielina mašīnas svaru un uztur nepieciešamo līdzsvaru.

Šīs detaļas ir paredzētas, lai aizsargātu veļas mašīnu no centrbēdzes spēka. Tomēr, nepareizi vai ilgstoši lietojot, tās var sabojāties: amortizatori nolietojas, atsperes izstiepjas, un pretsvari saplaisā vai kļūst vaļīgi. Šādos gadījumos ir nepieciešams pievilkt stiprinājumus vai nomainīt bojātās detaļas.

Lūkas slēdzene un gumijas lente

Ir svarīgi saprast, kā darbojas durvis. Neatkarīgi no tā, vai veļas mašīna ir ar priekšējo vai augšējo ielādi, tai ir divas slēdzenes: mehāniskā un elektroniskā. Pirmā tiek aktivizēta, kad lietotājs aizver rokturi, bet otrā tiek aktivizēta pēc cikla sākuma. Pēdējā gadījumā tiek aktivizēta durvju slēdzene, kas novērš mašīnas nejaušu atvēršanu mazgāšanas cikla laikā.

Durvju bloķēšanas ierīce neļaus atvērt durvis, kamēr darbojas Electrolux veļas mašīna.

Tvertnes un lūkas blīvējums nodrošina ūdensnecaurlaidīgu blīvējumu. Šis gumijas blīvējums aizver spraugu starp cilindru un mašīnas korpusu, novēršot ūdens noplūdi. Ja gumija ir saplaisājusi vai saplēsta, mašīnu nevar iedarbināt — iespējama nopietna noplūde.

Elementi, kas atbild par drenāžu

Veļas mašīna nevar darboties bez pienācīgas drenāžas. Cauruļu un šļūteņu sistēma, kā arī sūknis un gružu filtrs nodrošina cilindra iztukšošanos. Drenāžas sistēmas sirds ir sūknis, kas pēc katra mazgāšanas cikla izsūknē ūdeni no tvertnes.

Ir divu veidu sūkņi:

• sinhronais;
• asinhrons.

Sūknis sastāv no motora un lāpstiņriteņa. Motors iedarbina ierīci, savukārt lāpstiņritenis, rotējot lāpstiņas, virza ūdeni vēlamajā virzienā. Sūkņa augšpusē ir uzstādīta spirāle, caur kuru tiek savienotas caurules un šļūtene.

Lielākā daļa gružu, matu, netīrumu un kažoka, kas nonāk veļas mašīnā, nosēžas uz gružu filtra.

Sūkņi ir izturīgi, taču drenāžas sistēma bieži nedarbojas pareizi aizsērējumu dēļ. Monētas, gruži, mati un citi mazi priekšmeti bieži iesprūst cilindrā un paliek drenāžas caurulē. To bieži izraisa apģērba kabatu nepārbaudīšana pirms mazgāšanas. Lielākā daļa svešķermeņu nonāk speciāli izstrādātajā gružu filtrā, kas regulāri jāizņem un jātīra.

Galvenās tvertnes

Veļas mazgājamās mašīnas svarīga sastāvdaļa ir cilindrs. Tas ir izgatavots no plastmasas un pilnībā noslēgts. Šeit ieplūst ūdens no maģistrāles, kur tas tiek sajaukts ar mazgāšanas līdzekli. Priekšējās ielādes mašīnām cilindrs ir novietots ar atveri uz priekšu un vertikālo lūku uz augšu.

Tvertne vienmēr ir izgatavota no nerūsējošā metāla un tai ir porainas sienas. Veļa tiek ievietota iekšpusē, pēc tam ūdens un mazgāšanas līdzeklis no tvertnes tiek pārnesti uz cilindru, un sākas mazgāšana. Veļas cilindra virsmām jābūt aprīkotām ar plastmasas ķemmēm – ribu ķemmīšiem –, kas sajauc un apgriež veļu labākai mazgāšanai.

Lai gan Electrolux veļas mašīnu tvertnes un cilindri lielākoties ir izgatavoti no viena un tā paša materiāla, to izmērs un ietilpība ievērojami atšķiras. Tas viss ir atkarīgs no ražotāja norādītās ietilpības.

Papildu elementi

Electrolux veļas mašīnai ir arī citas sistēmas sastāvdaļas, kas nodrošina augstas kvalitātes tīrīšanu. Starp tām ir mazgāšanas līdzekļu dozatora paplāte. Pateicoties tās īpašajam dizainam, koncentrāts tiek pakāpeniski dozēts precīzi noteiktā cikla posmā. Sastāvdaļas netiek sajauktas: pulveris vai želeja tiek dozēta galvenās mazgāšanas laikā, mazgāšanas līdzeklis balinātāja cikla laikā, bet smaržvielas, kondicionieris vai auduma mīkstinātājs tiek dozēti skalošanas cikla laikā.

Electrolux ražo veļas mazgājamās mašīnas ar priekšējo un augšējo ielādi.

Uzmanību pelna arī ieplūdes un iztukšošanas šļūtenes. Pirmā piegādā tīru ūdeni tvertnei, bet otrā sūknē notekūdeņus kanalizācijā. Caurules, kas savieno sistēmas galvenās sastāvdaļas, kalpo kā palīgierīces.

Veļas mazgājamās mašīnas ir sarežģītas, īpaši mūsdienu "viedās" mašīnas, kas aprīkotas ar sensoriem un elektroniku. Taču izprast komponentu izkārtojumu un savstarpējos savienojumus ir iespējams — galvenais ir rūpīgi izpētīt rokasgrāmatu un mašīnas iekšējo struktūru.
