Hur fungerar en Electrolux tvättmaskin?

Intresset för designen av en Electrolux tvättmaskin uppstår ofta när den går sönder eller inte fungerar som den ska. För att själv kunna diagnostisera och reparera maskinen måste du noggrant undersöka placeringen och anslutningen av maskinens delar och komponenter, förstå deras syfte och funktionsprinciper. Detta är inte svårt – de flesta frontmatade och sidmatade maskiner har liknande design och kontroller. Allt du behöver göra är att ta dig tid att fördjupa dig i maskinens inre delar.

Vilka detaljer är gömda inuti maskinkroppen?

Att lära känna din tvättmaskin börjar med att undersöka alla komponenter och delar. Detta är det enda sättet att se alla komponenter och förstå deras sammankopplingar och layout. Till exempel är varje Electrolux tvättmaskin, oavsett om den är frontmatad eller sida vid sida, utrustad med följande element:

• elmotor;
• tank;
• trumma;
• dräneringspump;
• flera typer av rör;
• tvättmedelsfack (pulverbehållare);
• stötdämpningssystem (fjädrar och dämpare);
• rörformig elektrisk värmare (TEN);
• sopfilter;

• trumskiva;
• snigel;
• termostat;
• kontrollpanel;
• motvikter;
• lucklåsanordning (HLD);
• påfyllningsventil;
• lucka manschett;
• tryckbrytare;
• slangar (tömning och påfyllning);
• instrumentpanelen.

De flesta tvättmaskiner har samma design, och Electrolux är inget undantag.

Ovan nämnda komponenter och anordningar är inrymda inuti tvättmaskinens hölje. Själva metalllådan är enkel i sin design: ett topplock, front-, bak- och sidopaneler. Lastluckan är placerad högst upp eller framtill, beroende på maskintyp.

För att diagnostisera och reparera räcker det inte att bara känna till namnen på alla komponenter i tvättmaskinen. Det är nödvändigt att studera elementen, deras placering och syfte mer i detalj. Vi kommer att berätta nedan hur du kontrollerar varje dels funktionalitet.

Kontrollkort

Styrkortet anses vara "hjärnan" i Electrolux tvättmaskin. Det förser tvättmaskinen med ström och styr alla systemkomponenter. Det är den elektroniska modulen som aktiverar maskinen och överför användardefinierade kommandon till de nödvändiga komponenterna längs en "kedja" av ledningar, spår och mikrochips.

Allt styrs och regleras av styrkortet. Att slå på maskinen, ställa in programmet, fylla tanken, rotera trumman med en förinställd hastighet, tömma ut vattnet – varje kommando som skickas av användaren skickas först till den elektroniska enheten och överförs sedan via halvledare och kontakter till sin destination. Om hela modulen eller en av dess mikrokomponenter går sönder slutar tvättmaskinen att fungera, eftersom kontrollen över den specifika komponenten går förlorad. Av säkerhetsskäl stängs systemet av automatiskt.

Tvättmaskinens kontrollpanel är också en del av det elektroniska modulsystemet. Genom den ställer användaren in programmet, aktiverar ytterligare alternativ, justerar centrifugeringsintensiteten och styr vattentemperaturen genom att trycka på knappar och vrida på ratten. Systemet bearbetar sedan den mottagna informationen och aktiverar tvättmaskinen. Det är mycket svårt att självständigt förstå hur kontrollpanelen är strukturerad och fungerar. Dess diagnostik och reparation bör endast utföras av fackmän.

Ett fel på styrkortet är ett allvarligt problem, och det rekommenderas starkt att du inte försöker åtgärda det själv!

Element som övervakar vattenintaget och nivån

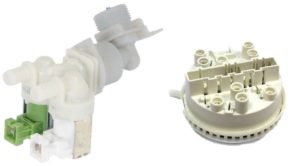

En tryckbrytare och en inloppsventil ansvarar för att fylla tvättmaskinen med vatten. Den förra övervakar, via ett långt rör, trycket i tanken och skickar en signal till styrkortet som anger hur full tanken är. Den senare, genom att ta emot feedback från modulen, initierar eller stoppar påfyllningsprocessen.

Inloppsventilen eller inloppsventilen har en till tre spolar. Dessa aktiveras så snart styrmodulen skickar en signal för att starta vattenintaget. Detta gör att membranet öppnas, vilket gör att vatten från vattenförsörjningen kan flöda in i tanken. När önskad nivå är uppnådd släpper tryckbrytaren strömmen, kretskortet stänger av strömmen och systemet slutar dosera.

Dessa element samverkar alltid: ventilen fylls, tryckbrytaren styr och kortet fungerar som en givare. Detta säkerställer att tanken fylls till den angivna nivån, vilket förhindrar underfyllning eller överfyllning.

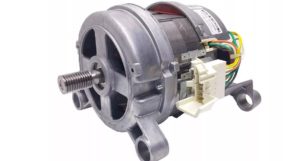

Elmotor och hastighetssensor

Trumrotationen sker med hjälp av en motor och en varvgenerator. De arbetar också tillsammans och kompletterar varandra. Motorn roterar trumaxeln och varvgeneratorn övervakar hastigheten, eller mer exakt, antalet varv per minut. Detta är nödvändigt för att undvika oregelbundna rörelser eller plötslig inbromsning.

Drivkraften är elmotorn. De flesta moderna frontmatade Electrolux-maskiner är utrustade med invertermotorer som är monterade direkt på trumaxeln. Avsaknaden av remdrift gör rotationen effektivare och kraftfullare, och själva konstruktionen, utan en "mellanhand", är mer pålitlig och hållbar.

Vissa tvättmaskiner är utrustade med kommutatormotorer. I det här fallet roteras trumman av en drivrem, som överför kraft från motorn till axeln. Till skillnad från sina motsvarigheter med invertermotorer behöver kommutatormotorer reparation oftare: gummitätningen slits ut och borstarna slits ut.

Vattenvärmeelement

Uppvärmning till en inställd temperatur är funktionen hos en rörformig elektrisk värmare. Det valda läget avgör hur varmt vattnet i tanken blir. Efter att användaren valt ett program och ställt in önskad temperatur, skickar styrkortet den mottagna informationen till värmeelementet. Värmaren börjar arbeta enligt den inställda temperaturen.

Värmeelementet och den inbyggda temperatursensorn ansvarar för att värma vattnet i tvättmaskinen.

Värmeelementets temperatur styrs av en termistor, ett metallrör som är placerat direkt inuti värmaren. När vattnet når den inställda temperaturen skickar sensorn en signal till styrkortet, som i sin tur stänger av värmeelementet.

Vibrations- och centrifugalkraftkompensatorer

För att förhindra att både toppmatade och frontmatade tvättmaskiner "hoppar" under tvätt- och centrifugeringscyklerna, finns speciella kompensatorer inbyggda i konstruktionen. Dessa dämpar vibrationer från motorn när den når maximal hastighet. Trummans rotation skapar centrifugalkraft, som utan ett stötdämpande system och motvikter skulle förstöra maskinen inifrån.

Följande komponenter hjälper tvättmaskinen att hålla sig stabil:

• dämpare – fjäderben som fäster tankens botten vid husets botten;
• fjädrar på vilka tanken är upphängd ovanifrån;
• Motvikter är betongblock som ökar vikten på maskinen och upprätthåller den erforderliga balansen.

Dessa komponenter är utformade för att skydda tvättmaskinen från centrifugalkraften. Men vid felaktig eller långvarig användning kan de sluta fungera: stötdämparna slits ut, fjädrarna sträcks ut och motvikterna spricker eller lossnar. I sådana fall är det nödvändigt att dra åt fästena eller byta ut de skadade delarna.

Lucklås och gummiband

Det är viktigt att förstå hur luckan fungerar. Oavsett om tvättmaskinen har frontmatning eller toppmatning har den två lås: ett mekaniskt och ett elektroniskt. Det första aktiveras när användaren stänger handtaget, medan det andra aktiveras efter att programmet startat. I det senare fallet aktiveras lucklåset, vilket förhindrar att maskinen öppnas av misstag under tvättcykeln.

Lucklåset förhindrar att luckan öppnas medan Electrolux tvättmaskin är igång.

Tank- och lucktätningen säkerställer en vattentät tätning. Denna gummitätning stänger mellanrummet mellan trumman och maskinhuset och förhindrar att vatten läcker ut. Om gummit är sprucket eller trasigt kan du inte starta maskinen – en större läcka är möjlig.

Element som ansvarar för dränering

En tvättmaskin kan inte fungera utan ordentlig dränering. Ett system av rör och slangar, samt en pump och ett skräpfilter, säkerställer att trumman töms. Hjärtat i dräneringssystemet är pumpen, som tömmer ut vatten från tanken efter varje tvättcykel.

Det finns två typer av pumpar:

• synkron;
• asynkron.

Pumpen består av en motor och ett impeller. Motorn startar enheten, medan impellern, genom att rotera bladen, riktar vattnet i önskad riktning. En spiral är monterad ovanpå pumpen, genom vilken rör och slang är anslutna.

Det mesta av skräpet, hår, smuts och päls som kommer in i tvättmaskinen lägger sig på skräpfiltret.

Pumpar är hållbara, men dräneringssystemet slutar ofta fungera på grund av blockeringar. Mynt, skräp, hår och andra små föremål fastnar ofta i trumman och stannar kvar i avloppsröret. Detta orsakas ofta av att klädesfickor inte kontrolleras före tvätt. Det mesta av det främmande skräpet hamnar i det specialdesignade skräpfiltret, som måste tas bort och rengöras regelbundet.

Huvudtankar

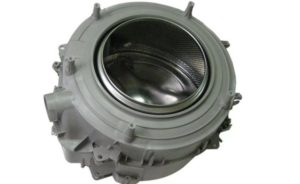

En viktig del av en tvättmaskin är trumman. Den är tillverkad av plast och helt förseglad. Vatten från huvudvattenledningen kommer in här, där det blandas med tvättmedel. På frontmatade maskiner är trumman placerad med öppningen framåt och den vertikala luckan uppåt.

Trumman är alltid tillverkad av rostfritt stål och har porösa väggar. Tvätten placeras inuti, varefter vatten och tvättmedel från tanken överförs till cylindern, och tvätten börjar. Trummans ytor måste vara utrustade med plastkammar – vispar – som blandar och vänder tvätten för bättre tvätt.

Även om tankarna och trummorna i Electrolux-maskiner till största delen är tillverkade av samma material, varierar deras storlek och kapacitet avsevärt. Allt beror på den kapacitet som anges av tillverkaren.

Ytterligare element

Electrolux tvättmaskin har även andra systemkomponenter som säkerställer högkvalitativ rengöring. Bland dem finns en doseringsbricka för tvättmedel. Tack vare sin speciella design doseras koncentratet gradvis, exakt i ett specifikt skede av programmet. Ingredienserna blandas inte: pulver eller gel doseras under huvudtvätten, tvättmedel under blekcykeln och doft, sköljmedel eller sköljmedel doseras under sköljcykeln.

Electrolux tillverkar tvättmaskiner med front- och toppmatning.

Inlopps- och avloppsslangarna förtjänar också uppmärksamhet. Den förra levererar rent vatten till tanken, medan den senare pumpar spillvatten i avloppet. Rören som förbinder systemets viktigaste komponenter fungerar som hjälpkomponenter.

Tvättmaskiner är komplexa, särskilt moderna "smarta" maskiner fullpackade med sensorer och elektronik. Men det är möjligt att förstå komponenternas layout och sammankopplingar – nyckeln är att noggrant studera manualen och maskinens interna struktur.
